Управление затвором полевого транзистора — важный аспект в разработке любого современного электронного устройства. Например, когда в импульсном преобразователе используется только нижний силовой ключ, и решение принято в пользу использования индивидуального драйвера в виде специализированной микросхемы, необходимо решить задачу подбора подходящего драйвера, чтобы он смог удовлетворить следующим условиям.

Во-первых, драйвер должен будет обеспечить надежное открывание и закрывание выбранного ключа. Во-вторых, необходимо соблюсти требования относительно адекватной длительности переднего и заднего фронтов при коммутации. В-третьих, драйвер сам не должен перегружаться работая в схеме.

На данном этапе целесообразно начать с анализа данных из документации на полевой транзистор, и уже исходя из них определить, какими должны быть характеристики драйвера. После этого останется выбрать конкретную микросхему драйвера из предлагаемых на рынке.

Амплитуда управляющего напряжения — 12 вольт

В datasheet на полевой транзистор есть параметр Vgs(th) — это минимальное напряжение между затвором и истоком, при котором транзистор уже начнет потихонечку открываться. Обычно его величина находится в пределах 4 вольт.

Далее, когда напряжение на затворе поднимется примерно до 6 вольт, себя обязательно проявит такое явление как «плато Миллера», заключающееся в том, что в процессе открывания транзистора, из-за индуцированного воздействия падающего напряжения на стоке, емкость затвор-исток временно как бы увеличится, и хотя затвор продолжит получать заряд от драйвера, напряжение на нем относительно истока в течение какого-то времени дальше не повысится.

Однако после преодоления плато Миллера напряжение на затворе продолжит линейно нарастать, и ток стока линейно достигнет своего максимума как раз к тому моменту, когда напряжение на затворе составит примерно 7-8 вольт.

Поскольку процесс заряда любой емкости протекает по экспоненте, то есть в конце он всегда замедляется, то для более скорого заряда затвора, чтобы не затягивать процесс открывания транзистора, выходное напряжение драйвера Uупр принимают равным 12 вольт. Тогда 7-8 вольт — это будет как раз 63% от амплитуды, до которых напряжение будет расти почти линейно в течение времени равного 3*R*Ciss, где Ciss – текущая емкость затвора, а R – сопротивление на участке затвор-исток.

Полный заряд затвора Qg

Когда напряжение драйвера выбрано, в расчет принимают полный заряд затвора Qg. Это место компромисса между пиковым током драйвера Iмакс и временем открывания транзистора Tвкл. Сначала узнают полный заряд затвора Qg, который драйвер должен будет передавать затвору в начале каждого рабочего цикла ключа, а в завершении каждого цикла — снимать с затвора.

Полный заряд затвора найдем по графику из datasheet, где в зависимости от напряжения, которое изначально предполагается на стоке, Qg при 12 вольтах Uупр будет разным.

За какое время должен полностью заряжаться затвор — это на самом деле зависит или от того, какой длительности необходимо получить фронт открытия силового транзистора, или от того, какой имеется в распоряжении драйвер. Выбираемый драйвер должен будет иметь подходящие параметры Rise Time и Fall Time.

Но поскольку мы решили, что будем выбирать драйвер исходя в первую очередь из потребностей разрабатываемой схемы, то начинать расчет будем именно со времени, за которое транзистор должен будет полностью открыться (или закрыться). Разделим заряд затвора Qg на величину требуемого времени открытия (или закрытия) ключа Tвкл(выкл) — получим средний ток, выходящий из драйвера, проходящий через затвор:

Пиковый ток драйвера Iмакс

Так как в целом процесс заряда затвора протекает практически равномерно, то можно считать, что выходной ток драйвера снизится почти до нуля к моменту полного заряда затвора (до напряжения Uупр). Следовательно примем пиковый ток драйвера Iмакс равным удвоенному значению среднего тока: Iмакс=Iср*2, тогда драйвер точно не перегорит от перегрузки по выходному току. В итоге выбираем драйвер исходя из Iмакс и Uупр.

Если же драйвер уже имеется в нашем распоряжении, а Iмакс получился больше, чем пиковый ток драйвера. Просто разделим амплитуду управляющего напряжения Uупр на значение максимального тока Iмакс.драйвера.

По закону Ома получим значение минимального сопротивления, которое необходимо иметь в цепи затвора, чтобы ограничить ток заряда затвора величиной заявленного в datasheet пикового тока для имеющегося драйвера:

В datasheet бывает указано значение Rg – сопротивление участка затвор-исток. Его важно учесть, и если этой величины окажется достаточно, то тогда и внешнего резистора не нужно. Если же нужно еще более ограничить ток — придется добавить еще и внешний резистор. Когда добавлен внешний резистор, это скажется на времени открывания ключа.

Увеличенный параметр R*Ciss не должен привести к превышению желательной длительности переднего фронта, поэтому данный параметр необходимо вычислить.

Что касается процесса запирания ключа, то здесь расчеты ведутся аналогично. Если же необходимо чтобы длительности переднего и заднего фронтов управляющих импульсов отличались между собой, то можно поставить раздельные RD-цепочки на заряд и на разряд затвора, чтобы получить различные постоянные времени для начала и для завершения каждого рабочего цикла. Опять же важно помнить что выбираемый драйвер должен будет иметь подходящие параметры минимальных Rise Time и Fall Time, которые обязаны оказаться меньше требуемых.

Источник

Современные высоковольтные драйверы MOSFET- и IGBT-транзисторов

Мощные полевые MOSFET-транзисторы и биполярные транзисторы с изолированным затвором (IGBT-транзисторы) являются базовыми элементами современной силовой электроники и используются в качестве элементов коммутации больших токов и напряжений. Однако для согласования низковольтных логических управляющих сигналов с уровнями управления затвора MOSFET- и IGBT-транзисторов требуются промежуточные устройства согласования — высоковольтные драйверы (в дальнейшем, для краткости, под «высоковольтными драйверами» будем понимать «высоковольтные драйверы MOSFET- и IGBT-транзисторов»).

В большинстве случаев используется следующая классификация высоковольтных драйверов:

• Независимые драйверы верхнего и драйверы нижнего плеча полумоста, интегрированные в одной микросхеме (High and Low Side Driver);
• Драйверы верхнего и драйверы нижнего плеча, включенные по схеме полумоста (Half-Bridge Driver);
• Драйверы верхнего плеча (High Side Driver);
• Драйверы нижнего плеча (Low Side Driver).

На рис. 1 показаны соответствующие этим типам драйверов схемы управления.

Рис. 1. Упрощенные схемы управления MOSFET- и IGBT-транзисторами

В первом случае (рис. 1а) управление двумя независимыми нагрузками осуществляется от единых управляющих сигналов. Нагрузки, соответственно, включаются между истоком нижнего транзистора и шиной высоковольтного питания (драйвер нижнего плеча), а также между стоком верхнего транзистора и землей (драйвер верхнего плеча). Так называемые средние точки (сток верхнего транзистора и исток нижнего транзистора) не соединены между собой.

Во втором случае (рис. 1б) средние точки соединены. Причем нагрузка может быть включена как на верхнее, так и на нижнее плечо, но подключена к средней точке аналогично полумостовой схеме (т.н. полная мостовая схема). Строго говоря, в схеме 1а ничто не мешает соединить средние точки. Но в этом случае при определенной комбинации входных сигналов возможно одновременное открытие сразу двух транзисторов и, соответственно, протекание чрезмерно большого тока от высоковольтной шины на землю, что приведет к выходу из строя одного или сразу обоих транзисторов. Исключение подобной ситуации в данной схеме является заботой разработчика. В полумостовых драйверах (схема 1б) подобная ситуация исключается на уровне внутренней логики управления микросхемы.

В третьем случае (1в) нагрузка включается между стоком верхнего транзистора и землей, а в четвертом (1г) — между истоком нижнего транзистора и шиной высоковольтного питания, т.е. отдельно реализованы две «половинки» схемы 1а.

Компания STMicroelectronics в последние годы ориентируется (в нише высоковольтных драйверов) только на драйверы первых двух типов (семейства L638x и L639x, которые будут рассмотрены ниже). Однако более ранние разработки содержат микросхемы драйверов, управляющих включением или выключением одиночного MOSFET- или IGBT-транзистора (категория «Single» в терминах компании STMicroelectronics). При определенной схеме включения данные драйверы могут управлять нагрузкой как верхнего, так и нижнего плеча. Отметим также микросхему TD310 — три независимых одиночных драйвера в одном корпусе. Такое решение будет эффективным при управлении трехфазной нагрузкой. Данную микросхему компания STMicroelectronics относит к драйверам категории «Multiple».

Семейство высоковольтных драйверов
L368x

В таблице 1 приводятся состав и параметры микросхем семейства L368x. Микросхемы данного семейства включают в себя как независимые драйверы верхнего и нижнего плеча (H&L), так и драйверы полумостовой схемы (HB).

Таблица 1. Параметры драйверов семейства L638x

Поясним некоторые параметры:

V_OFFSET — максимально возможное напряжение между истоком верхнего транзистора и землей;

I_O+ (I_O-) — максимальный выходной ток при открытом верхнем (нижнем) транзисторе выходного каскада микросхемы;

T_ON (T_OFF) — задержка распространения сигнала от входов HIN и LIN до выходов HO и LO при включении (выключении);

T_DT — время паузы — параметр, имеющий отношение к драйверам полумостовой схемы. При смене активных состояний логическая схема принудительно вводит паузы, позволяющие избегать включения верхнего и нижнего плеча одновременно. Например, если выключается нижнее плечо, то какое-то время оба плеча выключены и только потом включается верхнее. И, наоборот, если выключается верхнее плечо, то какое-то время оба плеча выключены и затем включается нижнее. Это время может быть либо фиксированным (как в L6388E), либо задаваться путем выбора номинала соответствующего внешнего резистора (как в L6384E).

Управление. Микросхемы независимых драйверов верхнего и нижнего плеча управляются по входам HIN и LIN. Причем высокий уровень логического сигнала включает, соответственно, верхнее или нижнее плечо драйвера. В микросхеме L6386E помимо этого используется дополнительный вход SD, отключающий оба плеча независимо от состояния на входах HIN и LIN.

В микросхеме L6384E применяются сигналы SD и IN. Сигнал SD отключает оба плеча независимо от состояния на входе IN. Сигнал IN = 1 эквивалентен комбинации сигналов и, наоборот, IN = 0 эквивалентен комбинации сигналов . Таким образом, одновременное включение транзисторов верхнего и нижнего плеча невозможно в принципе.

В микросхеме L6388E управление осуществляется по входам HIN и LIN, поэтому принципиально возможно подать на входы комбинацию , однако внутренняя логическая схема преобразует ее в комбинацию , исключив, таким образом, одновременное включение обоих транзисторов.

Что касается параметров, начнем с микросхем типа H&L.

Значение V_OFFSET, равное 600 Вольт, является в каком-то смысле стандартом для микросхем данного класса.

Значение выходного тока I_O+ (I_O-), равное 400/650 мА, является показателем средним, ориентированным на типовые транзисторы общего назначения. Если сравнивать с микросхемами семейства IRS (поколение G5 HVIC), то компания International Rectifier предлагает, главным образом, микросхемы с параметром 290/600 мА. Однако в линейке International Rectifier есть также модели с параметрами 2500/2500 мА (IRS2113) и несколько меньшим быстродействием или микросхемы с выходными токами до 4000/4000 мА (IRS2186). Правда, в этом случае время переключения по сравнению с L6385E увеличивается до значения 170/170 нс.

Время переключения. Значения T_ON (T_OFF), равные 110/105 нс (для L6385E), превышают аналогичные значения микросхем семейства IRS (пусть и не очень значительно). Лучших показателей (60/60 нс) компания International Rectifier добилась в модели IRS2011, но за счет снижения напряжения VOFFSET до 200 В.

Однако отметим, что компания STMicroelectronics предлагает драйверы, в которых общий провод входного (низковольтного) и выходного (высоковольтного) каскадов — единый. Компания International Rectifier, помимо микросхем с аналогичной архитектурой, предлагает драйверы с раздельными общими шинами для входного и выходного каскадов.

Сравнивая параметры драйвера полумостовой схемы L6384E с изделиями International Rectifier, можно сделать вывод, что он уступает (и по выходным токам, и по быстродействию) только модели IRS21834, в которой реализована входная логика HIN/-LIN. Если критичной является входная логика IN/-SD, то драйвер L6384E превосходит по своим параметрам изделия International Rectifier.

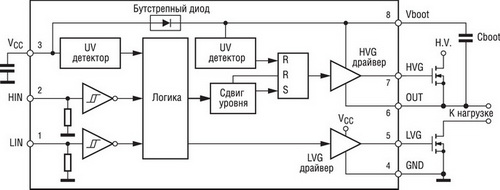

Более подробно рассмотрим микросхему драйвера L6385E, структура и схема включения которой приведена на рис. 2.

Рис. 2. Структура и схема включения L6385E

Микросхема содержит два независимых драйвера верхнего (выход HVG) и нижнего плеча (выход LVG). Реализация драйвера нижнего плеча достаточно тривиальна, поскольку потенциал на выводе GND постоянен и, следовательно, задача состоит в преобразовании входного низковольтного логического сигнала LIN до уровня напряжения на выходе LVG, необходимого для открытия транзистора нижнего плеча. В верхнем плече потенциал на выводе OUT изменяется в зависимости от состояния нижнего транзистора. Существуют различные схемотехнические решения, применяемые для построения каскада верхнего плеча. В данном случае применяется относительно простая и недорогая бутстрепная схема управления (схема с «плавающим» источником питания). В такой схеме длительность управляющего импульса ограничена величиной бутстрепной емкости. Кроме того, необходимо обеспечить условия для ее постоянного заряда с помощью высоковольтного быстродействующего каскада сдвига уровня. Этот каскад обеспечивает преобразование логических сигналов до уровней, необходимых для устойчивой работы схемы управления транзистора верхнего плеча.

При падении напряжения управления ниже определенного предела выходные транзисторы могут перейти в линейный режим работы, что, в свою очередь, приведет к перегреву кристалла. Для предотвращения этого должны использоваться схемы контроля напряжения (UVLO — Under Voltage LockOut) и для верхнего (контроль потенциала V_BOOT), и для нижнего (контроль V_CC) плеча.

Для современных высоковольтных драйверов характерна тенденция интегрировать бутстрепный диод в корпус интегральной схемы. Благодаря этому отпадает необходимость в применении внешнего диода, который является достаточно громоздким по сравнению с самой микросхемой драйвера. Встроенный бутстрепный диод (точнее, бутстрепная схема) применен не только в драйвере L6385E, но и во всех остальных микросхемах этого семейства.

Микросхема L6386E является вариантом L6385E с дополнительными функциями. Ее структура и схема включения приведены на рис. 3.

Рис. 3. Структура и схема включения L6386E

Основные отличия L6386E от L6385E. Во-первых, добавлен дополнительный вход SD, низкий уровень сигнала на котором выключает оба транзистора независимо от состояния входов HIN и LIN. Часто используется как сигнал аварийного отключения, не связанный со схемой формирования входных управляющих сигналов. Во-вторых, добавлен каскад контроля тока, протекающего через транзистор нижнего каскада. Сравнивая с предыдущей схемой, видим, что сток транзистора нижнего плеча подключен к земле не непосредственно, а через токовый резистор (токовый датчик). Если падение напряжения на нем превышает пороговое значение V_REF, то на выходе DIAG формируется низкий уровень. Отметим, что данное состояние не влияет на работу схемы, а является только индикатором.

Несколько слов о применении микросхем семейства L638x. Ограниченный объем статьи не позволяет рассмотреть примеры применения, однако в документе «L638xE Application Guide» компании STMicroelectronics [1] приведены примеры схемы управления трехфазным двигателем, схемы балласта люминесцентной лампы с диммированием, DC/DC-преобразователей с различной архитектурой и ряд других. Также приведены схемы демонстрационных плат для всех микросхем данного семейства (в том числе и топология печатных плат).

Подводя итог анализа семейства L638x, отметим: не обладая уникальными характеристиками по каким-то отдельным параметрам, драйверы данного семейства относятся к одним из лучших в отрасли как по совокупности параметров, так и по примененным техническим решениям.

Семейство высоковольтных драйверов
полумостовой схемы L639x

На первый взгляд, микросхемы этого семейства можно считать развитием микросхемы L6384E. Однако анализируя функциональные возможности драйверов семейства L639x, признать L6384E в качестве прототипа весьма сложно (разве что за отсутствием других драйверов полумоста в линейке STMicroelectronics). В таблице 2 приводятся состав и параметры микросхем семейства L639x.

Таблица 2. Параметры драйверов семейства L639x

Основная особенность микросхем данного семейства — наличие дополнительных встроенных элементов: операционного усилителя или компаратора (для L6390 — и того, и другого). На рис. 4 показана структура и схема включения микросхемы L6390.

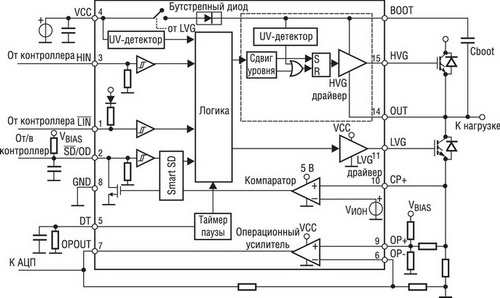

Рис. 4. Структура и схема включения L6390

Какие преимущества дают дополнительные элементы в практических приложениях? Операционные усилители (в L6390 и L6392) предназначены для измерения тока, протекающего через нагрузку. Причем, поскольку доступны оба вывода (OP+ и OP-), возникает возможность формировать на соответствующем выходе микросхемы и абсолютное значение, и отклонение от некоторого опорного напряжения (соответствующего, например, максимально допустимому значению). В драйвере L6390 компаратор выполняет вполне конкретную функцию «интеллектуального отключения» (Smart Shutdown) — т.е. при превышении максимально допустимого тока в нагрузке компаратор начинает влиять на логику работы драйвера и обеспечивает плавное отключение нагрузки. Скорость отключения задается RC-цепью, подключенной к выводу SD/OD. Причем, поскольку данный вывод является двунаправленным, то он может являться как выходом индикации ошибки для управляющего микроконтроллера, так и входом для принудительного отключения.

Все микросхемы содержат логику защиты от одновременного открытия транзисторов верхнего и нижнего плеча и, соответственно, формирования паузы при изменении состояния выхода. Время паузы T_DT для всех микросхем семейства программируемое и определяется номиналом резистора, подключенного к выводу DT.

Логика управления в микросхемах L6390 и L6392 однотипная — сигналы HIN, LIN и SD.

Отличие микросхемы L6393 от L6390 и L6392 заключается не только в отсутствии операционного усилителя. Компаратор в L6393 независим от остальных элементов схемы и, в принципе, может быть использован в произвольных целях. Однако наиболее разумное применение — контроль тока и формирование признака превышения (по аналогии с выводом DIAG в микросхеме L6386E, рассмотренной выше). Основное отличие заключается в логике управления — комбинация управляющих сигналов PHASE, BRAKE и SD является достаточно редкой (если не уникальной) для микросхем данного класса. Циклограмма управления представлена на рис. 5.

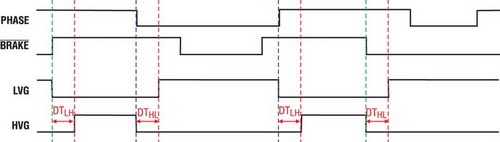

Рис. 5. Циклограмма управления логики PHASE/BRAKE/SD

Циклограмма ориентирована на управление непосредственно от сигналов двигателя, например, постоянного тока и реализует т.н. механизм отложенного останова. Предположим, что BRAKE — это сигнал на исполнительный механизм, т.е. его низкий уровень включает двигатель независимо от состояния сигнала PHASE. Опять же предположим, что PHASE — это сигнал с датчика обратной связи, например, с частотного датчика, установленного на валу двигателя, или концевого датчика, обозначающего точку останова. Тогда высокий уровень сигнала BRAKE остановит двигатель не немедленно, а только по положительному перепаду сигнала PHASE. Скажем, если речь идет о приводе каретки, то сигнал останова (высокий уровень BRAKE) может быть подан заблаговременно, но останов произойдет только в конкретной точке (при срабатывании датчика PHASE).

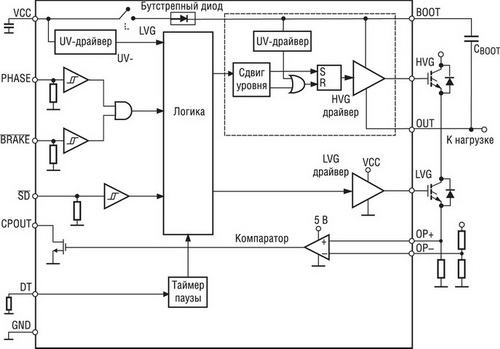

На рис. 6 показана структура и схема включения микросхемы L6393.

Рис. 6. Структура и схема включения L6393

О параметрах. Значения выходных токов I_O+ (I_O-), равные 270/430 мА, уступают микросхемам компании International Rectifier (у которых, как отмечалось выше, типичными являются 290/600 мА). Тем не менее, динамические параметры T_ON/T_OFF (125/125 нс) превосходят (и часто существенно) все микросхемы семейства IRS.

Выводы по семейству L639x. При достаточно высоких количественных характеристиках, что само по себе позволяет отнести семейство L639x к группе лидеров отрасли, дополнительные функции придают качественный скачок, поскольку позволяют реализовать в одной микросхеме те функции, которые ранее реализовывались с использованием ряда дополнительных компонентов.

Заключение

Безусловно, номенклатуру высоковольтных драйверов компании STMicroelectronics нельзя признать очень широкой (хотя бы в сравнении с аналогичными изделиями компании International Rectifier). Тем не менее, количественные и качественные характеристики рассмотренных семейств не уступают лучшим изделиям IR.

Говоря о драйверах MOSFET- и IGBT-транзисторов, нельзя не упомянуть и сами транзисторы; компания STMicroelectronics выпускает достаточно широкую линейку полевых (например MDMESH V и SuperMesh3) и биполярных транзисторов с изолированным затвором. Поскольку эти электронные компоненты совсем недавно освещались в данном журнале [2, 3, 4], то они оставлены за рамками данной статьи.

И наконец, как упоминалось выше, линейка драйверов MOSFET- и IGBT-транзисторов компании STMicroelectronics не исчерпывается драйверами полумостовой схемы. С номенклатурой драйверов категорий «Single» и «Multiple» и их параметрами можно ознакомиться на официальном сайте компании STMicroelectronics — http://www.st.com/.
