6п14п в качестве драйвера

Схема лампового усилителя

Усилитель собран на известных лампах 6Н6П в драйвере и 2 х 6П14П в параллель в выходном каскаде.

Как многие и догадываются,звук в ламповых усилителях отличается от обычных микросхем, и транзисторов. Как мне кажется немного чем-то даже лучше.

И смотрится даже внешне усилитель очень красиво и впишется в любую обстановку.

Схема лампового усилителя:

На схеме показан один канал УНЧ, активный фильтр и схема питания +255 В общая для обеих каналов. УНЧ собран на низкопрофильном металлическом шасси, имеет двухблочную реализацию. Силовой трансформатор вынесен в отдельный корпус для уменьшения наводок, так как сами лампы и выходные трансформаторы чувствительны к магнитным полям.

Вид на внутренности данного усилителя

В драйвере после прослушивания разных ламп я остановился на двойном триоде VL1 6Н6П, но можно применить 6Н1П, 6Н2П, 6Н3П … 6Н23П, так как схема каскодная с автоматическим смещением то без подбора номиналов резисторов R7 и R8 каскад будет абсолютно рабочий с любыми лампами, имеющими такое же расположение выводов. Потом при желании можно будет подобрать сопротивление этих резисторов для установки рекомендуемого режима работы для определенного типа ламп. При недостаточном коэффициенте усиления драйвера можно взять лампу с большим Ку или зашунтировать R8 электролитическим конденсатором 470.0 – 1000.0 / 6,3-16В плюс пленочными конденсатором 1.0 / 63 В, только нужно обратить особое внимание на качество этих конденсаторов. Выходной каскад одноактный, работает в классе А с автоматическим смещением, выполнен на паре пентодов 6П14П на канал в триодном включении.

Эти лампы хоть и дешевые, но звучат довольно красиво. Выходные трансформаторы используются готовые ТВЗ-1-9, для увеличения выходной мощности и улучшения АЧХ два трансформатора объединены в один, таким образом, как показано на фото, между сердечниками сделать прокладку из бумаги 0,1 мм.

Выходные обмотки включены последовательно, а входные как бы параллельно каждая нагружена на отдельную лампу, схема включения указана на схеме именно для такой модификации.

Режим работы выходного каскада задается сопротивлением резисторов R14 для VL2 и R18 для VL3, для напряжения питания 250В ток покоя каждой лампы должен быть в приделах 40 — 45 мА. При недостаточном коэффициенте усиления R14 и R18 можно зашунтировать электролитами 470.0- 1000.0 / 25 В плюс пленочными конденсаторами 1.0 / 63 В , к качеству которых тоже нужно уделить особое внимание.

Для уменьшения габаритов и улучшения качества питания, в аппарате применены активные фильтры анодного напряжения, построенные на полевых транзисторах IRF840, эти узлы можно заменить обычными дросселями. Емкость конденсаторов С1, С3 и С5 желательно брать побольше на сколько не жалко денег, я поставил 100.0/400В только потому что у меня были ограничения по диаметру этих конденсаторов. Но и такой емкости достаточно, что бы совсем не было слышно фона 100Гц от пульсации питания. В качестве силового трансформатора можно использовать легкодоступные ТС-160 или ТС-180, высоковольтные вторичные обмотки включаются последовательно что бы получить порядка 180 В переменного тока, накальные обмотки включаются параллельно, провод от БП к УНЧ желательно делать не сильно длинным, накал подавать толстым проводом. В заключение хочу сказать что аппарат получился довольно хорошо звучащим, с довольно большим запасом по мощности как для однотактника в таком размере , максимальная выходная мощность до 5Вт на канал, с высокочувствительными АС вполне достаточно мощности 2х5 В для того что бы соседи вечером начали стучать в стены. Сам звук очень приятный, чистый, детальный, довольно неплохой бас, а середина так вообще улет.

Источник: radiostroi.ru

Источник

Простой ламповый усилитель 6П14П+6Н3П. Помогите новичку!

Рекомендуемые сообщения

Для публикации сообщений создайте учётную запись или авторизуйтесь

Вы должны быть пользователем, чтобы оставить комментарий

Создать учетную запись

Зарегистрируйте новую учётную запись в нашем сообществе. Это очень просто!

Войти

Уже есть аккаунт? Войти в систему.

Последние посетители 0 пользователей онлайн

  • Ни одного зарегистрированного пользователя не просматривает данную страницу

Топ авторов темы

Популярные дни

Популярные посты

Chugunov

29 Ноября, 2017 в 11:37

Ну восторг новичка простителен, хотя самоконтроль должен быть. Хотя непонятно ничего — ни с чем сравнивалось (а всё познаётся в сравнении), ни на чём слушалось, ни какие выходные трансформаторы. Что

Chugunov

8 Октября, 2017 в 22:02

В отличие от транзисторных схем с двуполярным питанием, в ламповых трансформаторных схемах ничего с колонками не произойдет (гипотетические случаи не рассматриваем). В данной схеме ничего с трансформа

Datagor

26 Февраля, 2009 в 07:40

Предлагаю, всем, кто может — доведем эту схему до ума и ДОПОЛНИМ САМУ СТАТЬЮ ИСПРАВЛЕНИЯМИ И ДОПОЛНЕНИЯМИ. Ведь многие ИМЕННО НАЧИНАЮЩИЕ берутся за эту схему, т.к. всё очень подробно описано и ЕС

Источник

УМЗЧ.РФ

Усилители мощности звуковой частоты

Мю RI S и не только радиоламп

отсутствие предубеждений есть путь к успеху

Как уже ранее выяснялось, идеальным с т.з. линейности пентод, как и триод, будут при крутизне равной нулю. Правда, усиливать ничего не будут, к сожалению. Во всех остальных случаях — за более чем 100 лет существования ламп никак не удается устранить пропорциональную зависимость крутизны от тока катода, так что — звиняйте, отдельно котлеты-отдельно мухи — никак, только вместе.

Если хочется иметь ламповый усилитель, к выходному каскаду которого можно подключать наушники с любым сопротивлением от 4х до 600 Ом без дополнительной коммутации выходного трансформатора, делайте SRPP каскад с выходным трансформатором.
Для справки:
Выходное сопротивление SRPP каскада с 6H12C

Оптимальная величина нагрузки в «родном» включении для 6П7С, Г807=3,3-3,5к,
6Ф6С=7к, 6П21С=7,5к, 6П15П=4-5к(аттач), 6П13С, 6П43П, 6Ф3П, 6Ф5П=3,5к,
6П31С=2-2,4к, ГУ50=3,9-4,3к.

В триодном вкл:
6Ж52П при Ri-1,15k, Mu-70, 6Ж11П при Ri-1,12k, Mu-45, 6Э5П/6П при Ri-1k, Mu-40, 6Ж43П при Ri-1,2k, Mu-40, 12GN7 при Ri-1,3k, Mu-50…

6Б8С

6Н1П

Ea-310V, Ia-6,5mA, Ua

180V, Uk-2V, Ra-20-21k

6Н1П имеет Ri-11k, Мю-35, коэффициент динамического усиления К

25, и вполне подойдёт для раскачки 6П6С при её амплитудном напряжении раскачки до 13В. Можно применить как с катодным, так и без катодного конденсатора.
Подойдёт 6Н3П при Ri-6k, Мю-35, также 6Н23П, Ri-2,5k, Мю-35. Гэгэн

Читайте также:  Скачать драйвер asus ez n network adapter драйвер для windows 7 скачать

1й каскад SRPP 6Н1П имеет динамич. коэффициент усиления К

24 при напряжении автосмещения порядка 4В.

Режимы для ECC85 Еа-300V, Ua-135V, Ia

4,2mA, Ra-40-43k, Rk-0,33-0,36k, коэф динамич. усиления К

Режим для 6Н1П Ea-310V, Ia-6,5mA, Ua

180V, Uk-2V, Rk-0,3k, Ra-20-21k.
Коэф динамич. усиления К

25.

6Н23П

Динамический коэффициент усиления SRPP каскада 6Н23П около 25.

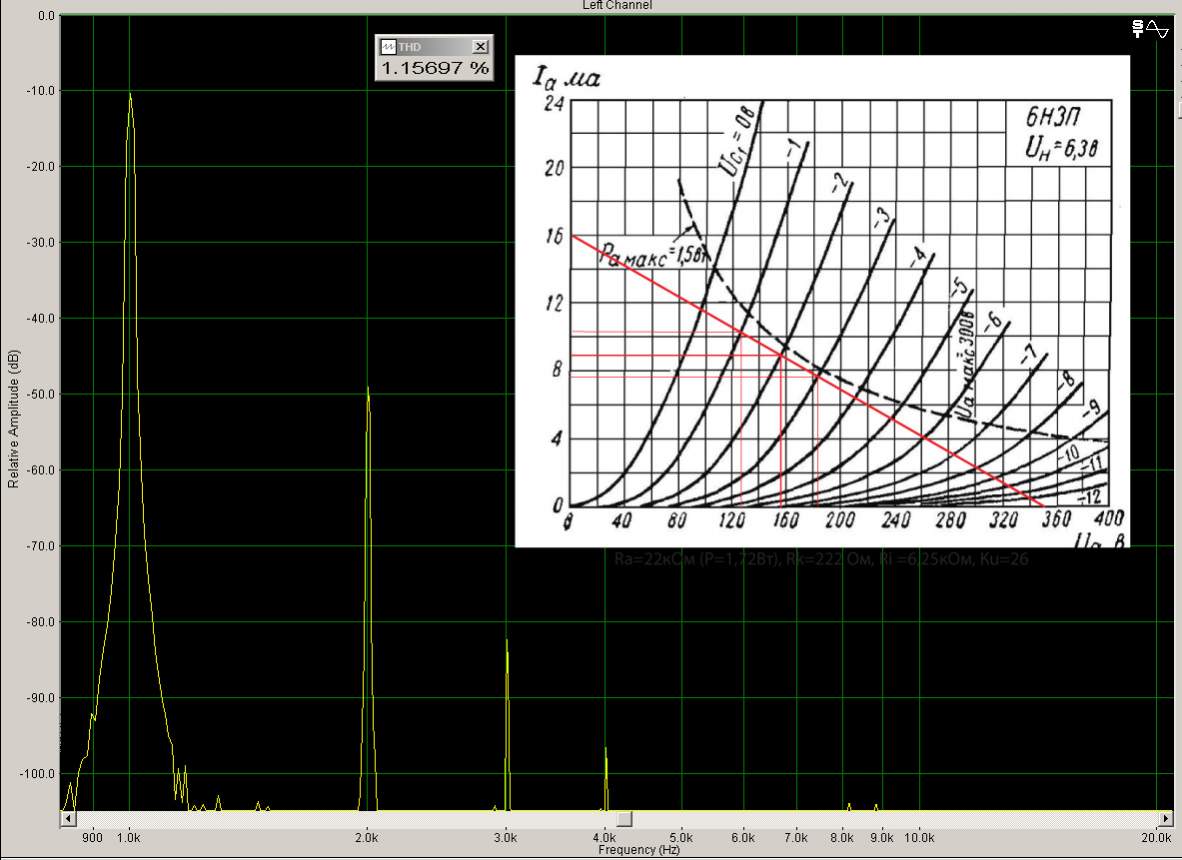

6Н3П

Один триод на канал.
При Еа — 270-290В; Ua — 120-125V Ra — 10k, Ia — 5mA, Rk=0,36-0,39k.

Гэгэн

Два триода включены в одном баллоне параллельно.
Ограничил измерения мощностью примерно 3 ватта.

Вот видите!
Три человека снимали в разное время ВАХи с этой лампы: Азатьян, Клаусмобиль и LEONID-60.
Во всех трёх случаях ВАХи выглядят намного привлекательней, а главное — теоретически правильнее, чем в справочниках Гурлёва, Кацнельсона и пр.
Да и сам вид линий говорит, что уж «кривой» назвать эту лампу было бы черезчур.


6Н5С

1. Рабочая точка 160В, 60мА, кл «А».
Рекомендую, и напряжение раскачки меньше.
2. Рабочая точка 200В, 20мА, кл «АВ».
Raa — 4k, вых мощность порядка 15вт.

Выходной трансформатор PP на железе ТС-180.

провод 0,3, в изоляции 0,34,
Первичная обмотка 4000витков, 2 х 2000.
4 секции по 500 витков на каждой катушке,
в секции два слоя по 250 витков.
Соединение последовательное по Z.

Вторичка 8 Ом, 170 витков в один слой
провод 0,44, по изоляции 0,49-0,5
Шесть секций между секциями первичной обмотки,
по три секции на каждой катушке.
соединены параллельно.

Вторичка 4-16 Ом 120витков в один слой,
провод 0,65, по изоляции 0,7
шесть секций между секциями первичной обмотки,
по три секции на каждой катушке.
для нагрузки 4 Ом соединяются параллельно,
для нагрузки 16 Ом соединяются по три параллельно,
попарно последовательно.

Между слоями калька 0,05мМ, между секциями калька 0,05мМ в 2-3слоя.
Пропитка в смеси парафин-воск обязательна для устранения дребезга витков,
я варю трансформаторы в сборе, чтобы дополнительно уменьшить магнитострикцию сердечника.

Толщина намотки в этом случае, при коэффициенте вспучивания — 1,5:
0,4*8 + 0,8х3=(5,6+0,2)*1,5=8,7

9мМ
Что вполне приемлемо при высоте щёчки каркаса 10мМ

6Н6П

Сравним крутизну, коэффициент усиления и внутреннее сопротивление.
ЕСС99 9,5 и 22 и 2,3
6Н6П 11 и 20 и 1,8
6Н30П 18 и 15 и 0,83

Каскад SRPP 6Н6П имеет выходное сопротивление 0,4-0,45к

динамический коэффициент усиления SRPP каскада 6Н6П порядка 14

каскад SRPP 6Н6П имеет имеет динамич. коэффициент усиления К

14 при напряжении автосмещения порядка 10В, при max амплитуде выходного напряжения до 170В.

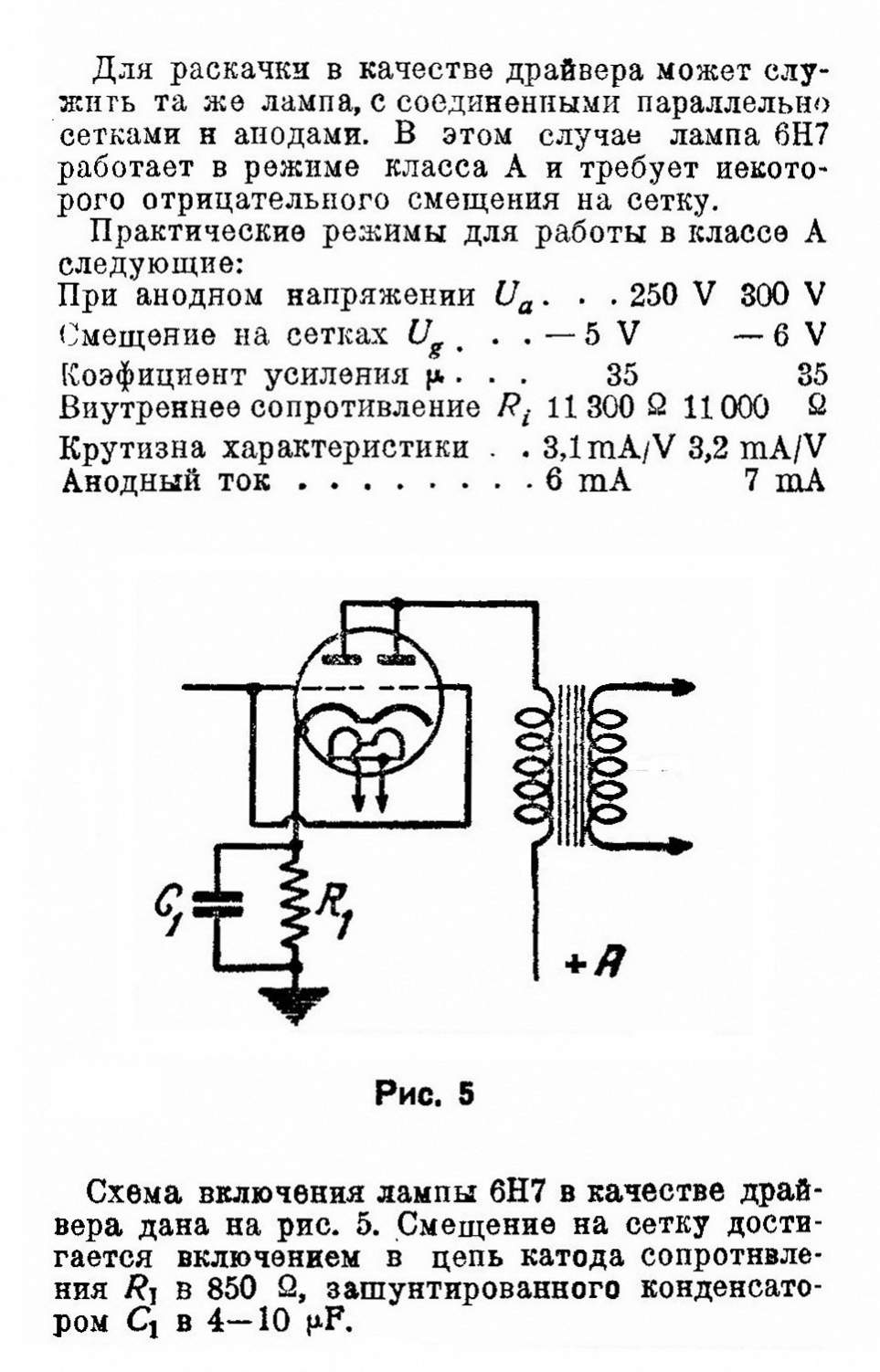

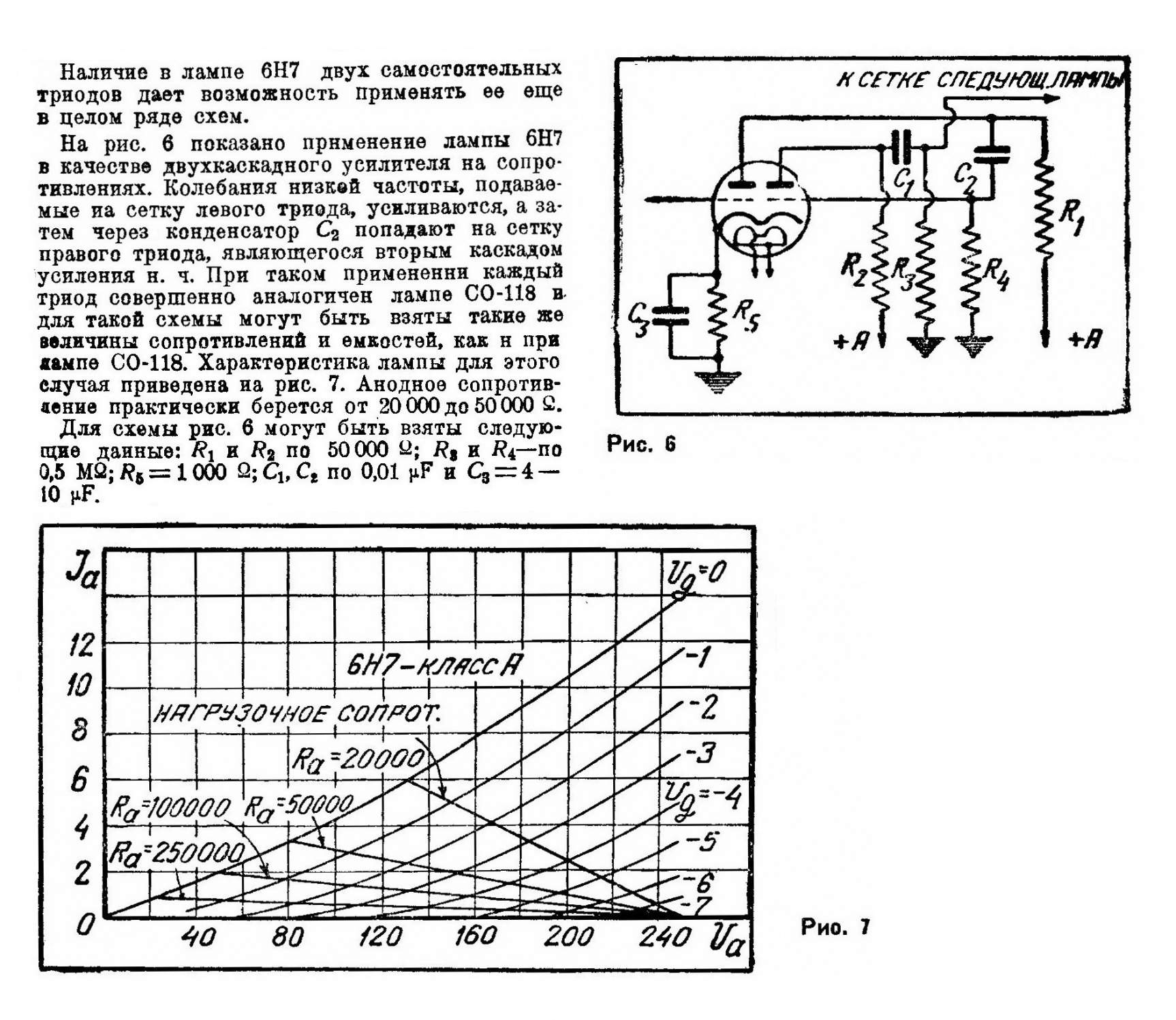

6Н7С (6N7, 53 TUBE)

Дело в том, что 6н7с по свойствам от триодов «уже ушла» (почти), а к пентодам «еще не пристала», нечто среднее… Поэтому смысл совать ее в высококачественные выходные каскады ИМХО весьма загадочен….Для нее есть лУчшие применения, а для выходных каскадов есть лучшие лампочки. (ХРЮН)

Как все правые триоды. Я за то таковые и люблю — что они и триоды, и при этом дохлопышности триодной у них нету, а есть пентодная энергия . (КАА)

Средние значения, Мю около 38, S порядка 2.
Хорошая лампа, ещё бы катоды разделить, вообще была бы… В-)
При S-2 сеточный ток — милливольты вблизи нуля

Для двухтакта 6п7с (фикс в триоде) хороший режим 6н7с I=5ма , Ra=3 , смещение -2.5в . Не даёт конечно 60-70в в сетку 6п7с , но звук просто супер , 10W до ограничения получается . Спектры правда ещё не смотрел .

Многие хвалят 6Н7С и никто не хочет рассказать о режимах.
Вот для Вас режим 6Н7С(один триод) при входном сигнале 0,5В.
Ua -140V, Ia — 4mA, Uk — 1V, Мю — 36, S — 3.

Посчитаем для 6П31С в качестве драйвера, спараллелены половины 6Н7С, Uпит-290В, Uа-150В, Ia-6mA, Uc=-2V.
Ri

25.
Если у твоего ЦД-проигрывателя выходной сигнал RMS — 1B, то амплитудное
значение порядка 1,4В, при К=25 амплитуда раскачки вых каскада 35В, маловато.
Желательно брать лампу с Мю-50.

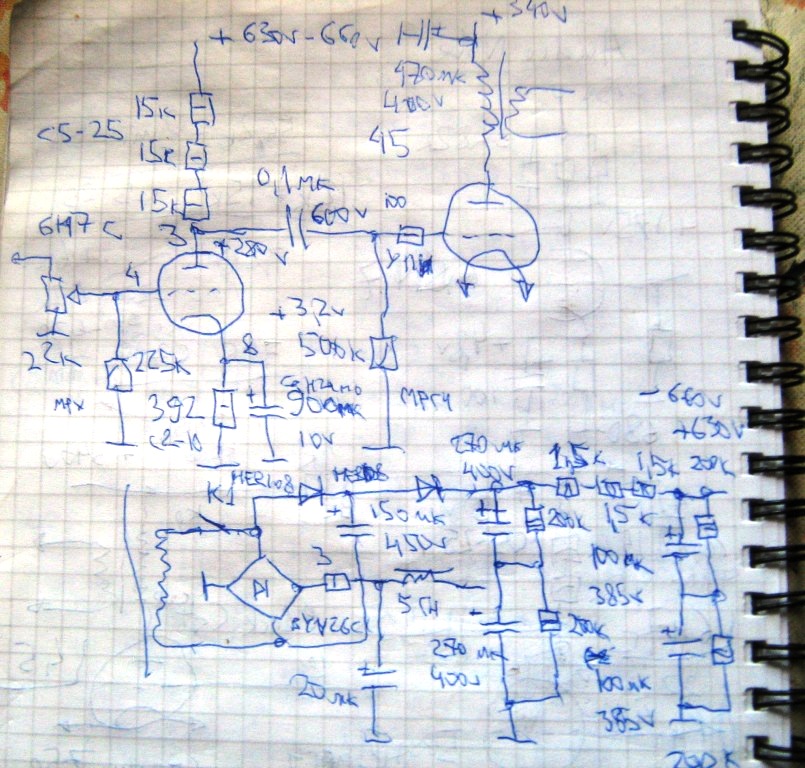

Последнее, что сделал: питание драйвера на 6н7с от +630в, сделано удвоением анодного, анод триода 45 по-прежнему +340в. Сначала несколько дней драйвер 6н7с был запараллелен, но все таки оставил половинку, вторая болтается без дела. Режим 6н7с Ra=45к (последовательно 3 шт С5-25 1Вт 15к), Rk=390 (С5-5 1Вт), Сk=900мкф*10в SANGAMO, Ua=+280в, Uk=+3,2в, разд. конд. бумага-масло Black Cat 0,1мкф*600в. Слушал на СД, виниле, звук МОЙ…

ФИ на 6Н9С с К(коэф усиления) 45,
на 6Н7С будет К порядка 25-27,
на 6Н8С К около 14-15

R3 и R5 заменить на 51 kOm R4 -470 Om

Схема усилителя Юрия Робертовича Адамеску

Немного повторюсь, 6П3С в «родном» включении Ri-25k, в триодном порядка 1,5-1,6 до 1,7к,
6П3С-Е в «родном» 45-65к, в триодном 2,5-2,7к.

Для информации — внутреннее сопротивление в пентодном включении у 6П3С — 22 К, 6П3С-Е — 60 К, 6П7С — 32 К

6П6С

динамич коэф. усиления 6П6С в триоде около 6,5 при Ri

в триодном вкл 6П6С Ri=2,2-2,5k, в УЛ Ri=9-10k

6Ф6С

Выходное сопротивление катодного повторителя 6Ф6С

6Ф3П

Оптимально для первого каскада Ra — 68-72k, Rk — 0,78-0,82k, Ia — 1,8mA, Uk — 1,5V, Ua — 155-160V.

6П9

6П9 в триоде более линейн чем 6П6С, резистор утечки до 750к и имеет динамический коэффициент усиления около 16 при Ri

Для трансформаторного каскада без ООС — Rout=Ri/Kтр^2+r1+r2*Kтр^2, упрощённо Rout=Ri/Kтр^2
Так 6П9 при Ri-100к, Ra-10k, Ктр-35,35. Ктр^2=1250, Rout-80 Ом при Rн-8 Ом.

Проше Паньство, 6П9 при Ua — 250v, Ug2 — 150V, Ra — 7k

Сравнивал на макете 6П9 и 6П15П. Разница как между М.Магомаевым и Ю.Шатуновым

У меня однокаскадный пентодник на 6П9 прекрасно играет без ООС имея 40 Ом выходного сопротивления. Никаких признаков гудения или расхлябаности в басу нет. Колонки ЗЯ, танной. Имея 2,6Вт легко и громко играет при 89дБ. По живости подачи превосходит триодные усилители.

Я тоже захотел послушать пентодный однокаскадник.
6П9 и 6П15П.
Выходник U808 5k, колонки ZU Tone закрытый ящик 101дб, источник TEAC VRDS-25.
Питание 250в, на экранной сетке стабилизированное 150В, фиксированное смещение, ток 35мА.
6П9 Ri=100k, на роке слушать можно, джаз кое-как, классическую музыку невозможно, сплошная каша.
6П15П Ri=100k, в целом аналогично.

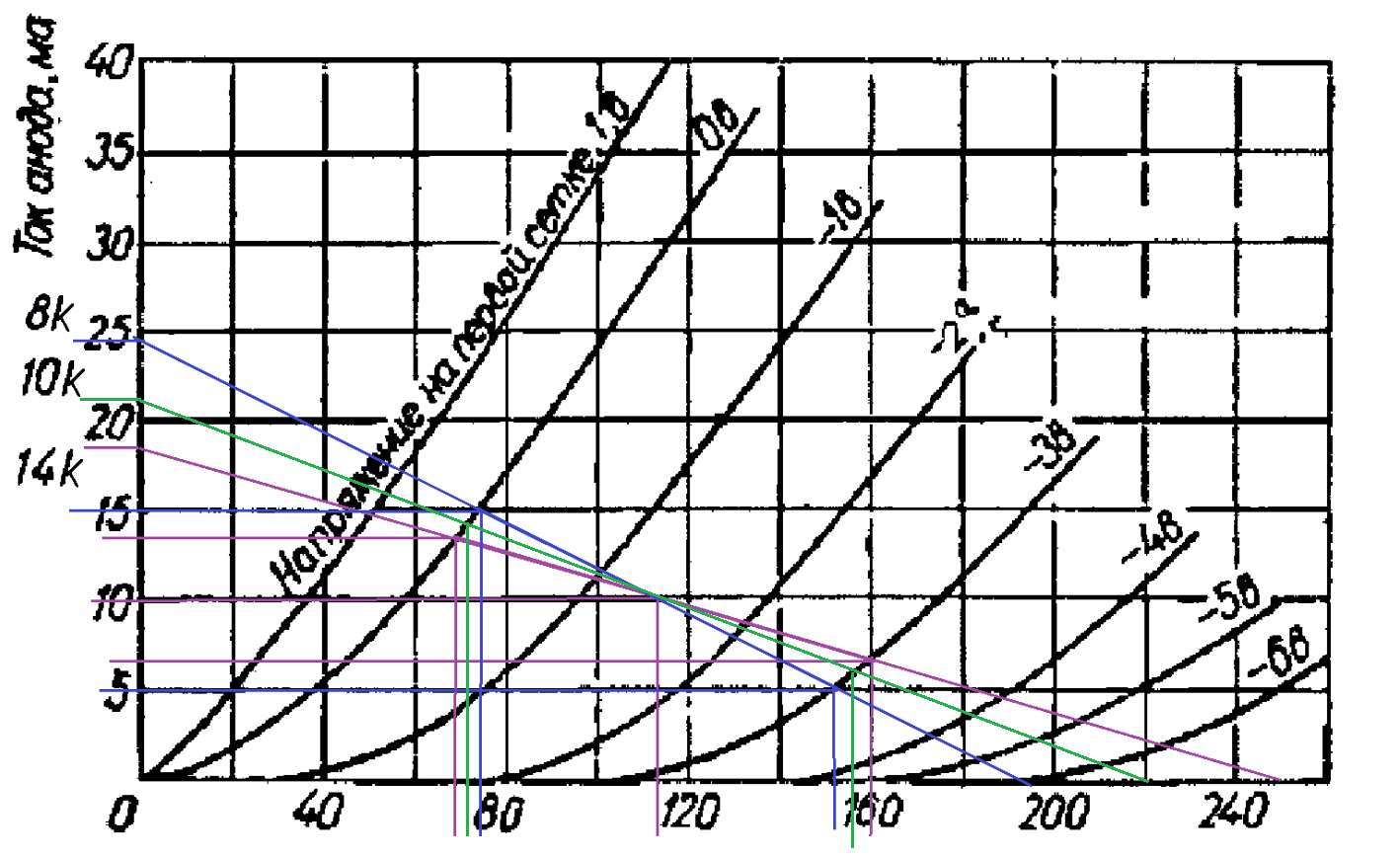

6Э5П 200В 40мА Ri=8k, на экранной сетке стабилизированное 150В, на роке нормально, джаз слушать можно, классическую музыку кое как.
Баса много он рыхлый и аморфный а не отличный.
При автосмещении ещё хуже.

Читайте также:  Tft дисплей с драйверами

Выходник U808 5k
Для одной 6П9 оптимально 10к по справочным данным. Быть может, дело в этом?

Собственно интерес у меня к 6П9 возник после прочтения материала в Вестнике А.Р.А. Быть может и единомышленники найдут там ответы на некоторые вопросы.

 Pages from V_ARA_2000_6_40.pdf
 Pages from V_ARA_2000_6_41.pdf

Что-то не так делают те, у кого не получается хороший звук на 6П9, может у меня за счёт непосредственного питания от сети всё чётко и бас совсем не рыхлый. Правда я месяц доводил усилитель, но потенциал сразу услышал, иначе не стал бы возиться.

Разговор о приемлемости искажений есть пустая болтовня! Зачастую усилитель с искажениями в 10% музыкальнее чем его оппонент с нулём целых-хрен десятых. У меня на 6П9 при 2,5 вт 2%. А больше с неё нормальной мощности и не снять.

Есть небольшой нюанс, которому я в силу привычности не придал значения: перед 6П9 транс 1:1,5, пробовал без него — звук не понравился, и дело не в повышении — та же схема прекрасно играла с трансом-аттенюатором при разных коэффициентах.

Я заметил аналогичный эффект с Ел12. С входным трансформатором звук лучше, чем по схеме из даташита.

Звук у 6Э5П последних выпусков действительно паршивый, у старых на много лучше. Зато звук трансформаторного драйвера на 6П9 в триоде вполне хорош. Поэтому я и предложил использовать к выходному пентоду 6П9 драйвером ту же 6П9.

Кстати, в моей кладовке есть некое количество 6Э5П из свежих, могу прислать желающим в подарок. 6П9 пока оставлю себе вместе со старыми 6Э5.

Ещё добавлю. Мой небольшой опыт общения с однокаскадными пентодниками показывает, что добавление входного трансформатора улучшает звук, а добавление трансформаторного драйвера улучшает его ещё более. Всё это ИМХО, конечно.

Заметил интересную особенность, что в пентодном оконечнике лучше звучат те лампы у которых меньше проходная ёмкость, при прочих равных условиях.
Пример 6п3с 1пф, г-807 0.2пф.

Воспроизведение низших частот в широкополосном усилителе на 6П9 тесно связано с индуктивностью первички — в стандартном режиме желательно ее иметь не менее 25 -30Н.

Для 6П9 мой опыт и опыт другого слушателя с музыкальным образованием подтверждает более детальное звучание когда в триодном включении третья сетка непосредственно подключена к аноду. Естественно в пентоде — ее на катод для борьбы с динатронным эффектом. Для борьбы с последним эта сетка и должна обычно быть более жиденькой по -сравнению со второй сеткой. Дело здесь не только в размерах сетки, а в принципе, что борьба с динатронным эффектом триоду не нужна.

Это касается и многих других пентодов, например 6Ж4. Что касается изменения параметров — потребляемый ток и смещение изменяются незначительно. Подробнее не изучал — главное звук. В одном из сообщений Рысь писал, что этот принцип применим не ко всем лампам, есть исключения. Поэтому проще самостоятельно послушать, чтобы убедиться.

Необходимость питания 6П9 по второй сетке от источника не выше 150В — вытекает из получения достаточной чувствительности ( смещение -3… -3.6В )
Uсм — всегда определяется строго и однозначно — напряжением на аноде и второй сетке, и их током. при 150в на втор сетке и 300В на аноде — ток анода составляет порядка 25-35мА. При подача 300В на втор сетку и прочих равных — смещение составляет до -9В. , т.е. лампа «тупеет» почти втрое. И годится ли тогда она для однолампового усилителя, без преда — вот вопрос?.
Намотка дополнительнах обмоток ( от 10 до 43 % ) — приводит к сильной частотно-фазовой зависимости УЛ связи в зависимости от качества намотки, секционирования и т.д.
Можно попробовать обхитрить : отводы сделать как обычного УЛ трансформатора: по автотрансформаторному принципу, а постоянное напряжение на второй сетке — снизить с помощью стабилитрона на 120-180В, зашунтированного конденсаторами, а необходимый ток через стабилитрон — обеспечить еще одним источником тока, ламповым или танзисторным — кому как нравится, подключенным параллельно промежутку катод-вторая сетка. Высокое сопротивление ИТ — не должно будет повлиять на глубину обратной связи, в тоже время очень малое дифференциальное сопротивление стабилитрона — не препятствует полной передаче сигнала ОС на сетку. Одним выстрелом — всех зайцев : и питание общее, и трансформатор без излишних премудростей и доп. обмоток, и чувствительность сохраняем пентодную.
Попадалась мне информация, что для УЛ включения — Ra выбирается как для удвоенного значения Ri в псевдотриодном включении. Для 6П9 Ri — вроде около 1.8ком, если память не изменяет, следовательно, Ra в УЛ — требуется минимум 7.0-7.2 кОм, а для пентода : тоже в пределах 7-10 ком на одну лампу. Транс от пентодного режима — вполне должен подойти, а учитывая его приличную индуктивность — 50-70 Гн, то полосу по НЧ он всяко должен обеспечить до любого мыслимого уровня. .
Удачи.

SE на 6П9 в параллель (однако фиксированное смещение). Кенотрон 5Ц3С, стабилизация вторых сеток STR150/30, выпрямитель смещения 6Х6С, входной смеситель (избавляет от переключателя входов) — катодный повторитель на 6Н8С.

смерть триоднику аудиофилу
Будете смеяться, уважаемый Локи неформал

Путь к познанию лежит от полного незнания через наглую самоуверенность к задумчивости и осмыслению.

6П14П

При Еа & Ug2 = 290-300В, токе покоя порядка 45мА ориентировочно напряжение смещения 6П14П около 10В.
Катодный резистор 10/0,045

Режимы 6П14П в качестве драйвера

6П15П

Более верным будет режим для 6П15П при том же напряжении питания: 280 волт

Ra=4,1k Ua=150V, Us2=145-147V, Ia=28mA, Us1=-2,3 -2,4V, Rk=82-86 Ohm

Режимы 6П15П в качестве драйвера

Ea-400 вольт. Вторая сетка Ug 150 вольт

6Н12С

Для чего 6Н12С ставить в SRPP.
В резистивном каскаде она работает отлично, имея меньший КНИ, чем SRPP.
Внутреннее сопротивление лампы

Читайте также:  Все для radeon 9250 скачать драйвер

3k, при Ra=5RI выходное сопротивление каскада

2,5k при динамическом коэффициенте усиления 14.

6Н12С на сегодня режим такой: Епит=+410в, Ua=+125в, Uк =+4,5в, Ia=15мА, Ra=20к, Rк=300. Не забывайте о мощности Ra…

6Н8С

Лучше-хуже, больше-меньше.
Каждый ФИ имеет свои преимущества и недостатки.
При Еа-300В, амплитуда напряжения раскачки 6П6С в кл.»А» порядка 20В.
Нужно помнить, о коэффициенте динамического усиления, если 6Н8С в резистивном каскаде имеет К=14-15, в схеме ФИ с катодной связью минус 6дБ, в самобалансирующемся -3дБ.
К Трошкину просите не отсылать, если читали, то прошло мимо. В-)

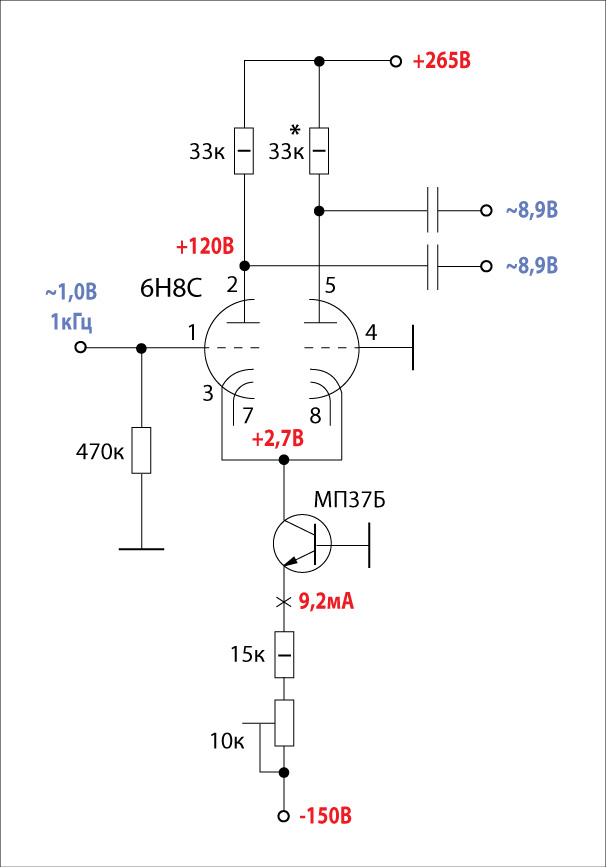

Отмакетировал «длинный хвост». Использовал МП37Б. При равенстве Ra1=Ra2=33кОм — Кг2 = 0,1% (-60дБ)). При легкой подстройке вторая гармоника (в спектролабе) просто «исчезает», хвост гармоник отсутствует. Результат порадовал. Можно применять в таком виде:

6Н9С

В коэффициенте усиления, если у 6Н2П и 12АХ7 при Мю-100, в резистивном каскаде К

70, 6Н9С при Мю-70 К до 50.
Если ФИ с катодной связью — «логнгтейл», то К=-6дБ в сравнении с резистивным каскадом, т.е. уменьшается в 2 раза..

6Ж1П

6Ж1П в триодном вкл имеет Мю

В рабочей точке Ug1 -1,5В, Ia-8мА, Ua — 80-85V, при триодной крутизне S

6Ж3

6С5С имеет Мю-20, коэффициент динамического усиления К

15, поэтому применять без ООС, вых лампа в триодом вкл.; 6Ж3 в триодном вкл. Мю-40, К

30, 6Ж4 в триодном вкл. Мю-50, К

35-37, их применять с вых лампой в пентодном вкл, с ООС..

при заданных Еа-300V, лучший результат получился с 6Ж3 в пентоде, Ra-39k, Ia-3,8mA, Ua-150V, Ug2-100V, Rk-390 Ом, Ug1=-1,5V. Кдин=83.

6Ж8

Для 6Ж8 в триоде; Ra=16-17k, Rk=390-430 Ом, Uk=3V, Ia=7,5mA, dU=50V, Rвых-5к.

6Ж11П

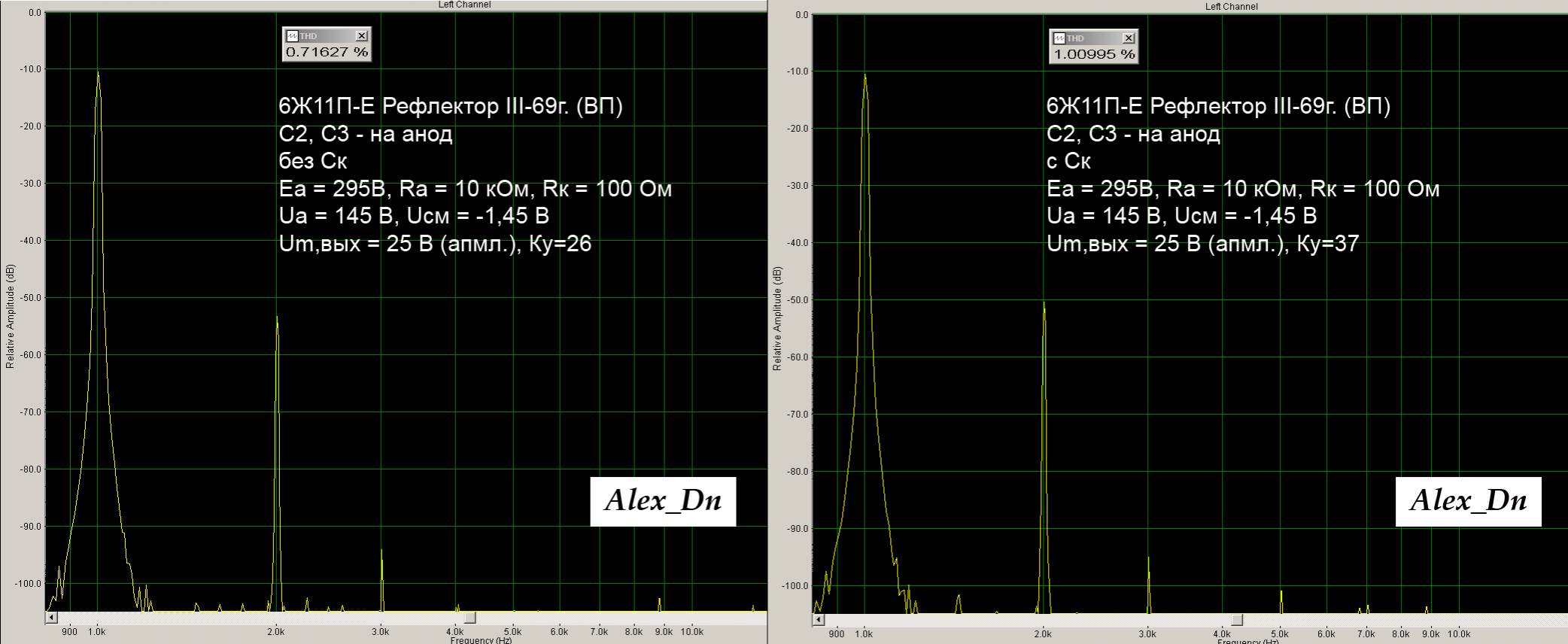

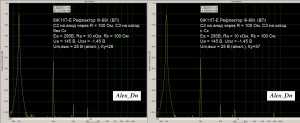

Сегодняшний день посвятил исследованию 6Ж11П-Е в триодном режиме. Я не мог оставить её в этой теме с таким плохим спектром, который получился у меня ранее! ) Лампа очень благозвучная (пардон за субъективизм), и требовала к себе повышенного внимания. Задача была исследовать спектр в разных режимах и найти режим в котором уровень третьей гармоники минимален. Требования оставались прежние: амплитуда выходного сигнала равна 1/6Ua, то есть 25 В, как и в прежних экспериментах. Сопротивление анодной нагрузки варьировалось в пределах 3…15Ri . Для каждого Ra изменялось сопротивление катодного резистора, чтобы осветить диапазон приемлемых значений Uск (-1,4В…-2,1В). Полагаться на имеющуюся на АП ВАХ 6Ж11П (в триоде) увы, не приходилось, ибо она, мягко говоря, далека (как минимум) от ламп имеющихся в наличии. В исследовании принимали участие четыре новые лампы: две — Рефлектор 69г.в. (ВП) и две Рефлектор 79 и 81г.в. Однозначно могу сказать, что для данных условий наилучший режим — с анодной нагрузкой 10 кОм (альфа

10). При снижении Ra или его увеличении (при соотв. изменении Rк) уровень третьей гармоники возрастал. Привожу спектр и наилучший режим для Ea = 295 В.
Мораль остаётся та же: «псевдотриоды» 6Ж*П от «чистокровных» триодов не отстают.

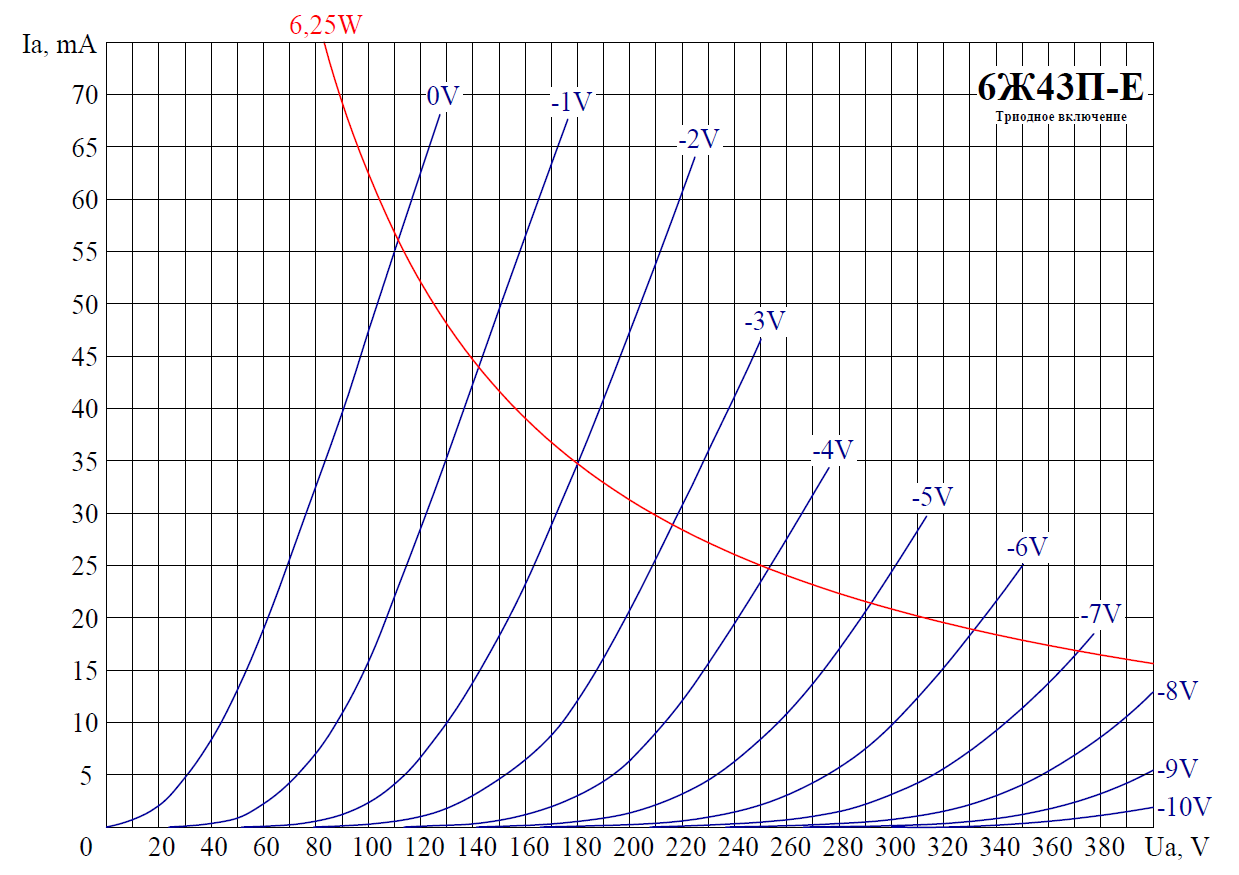

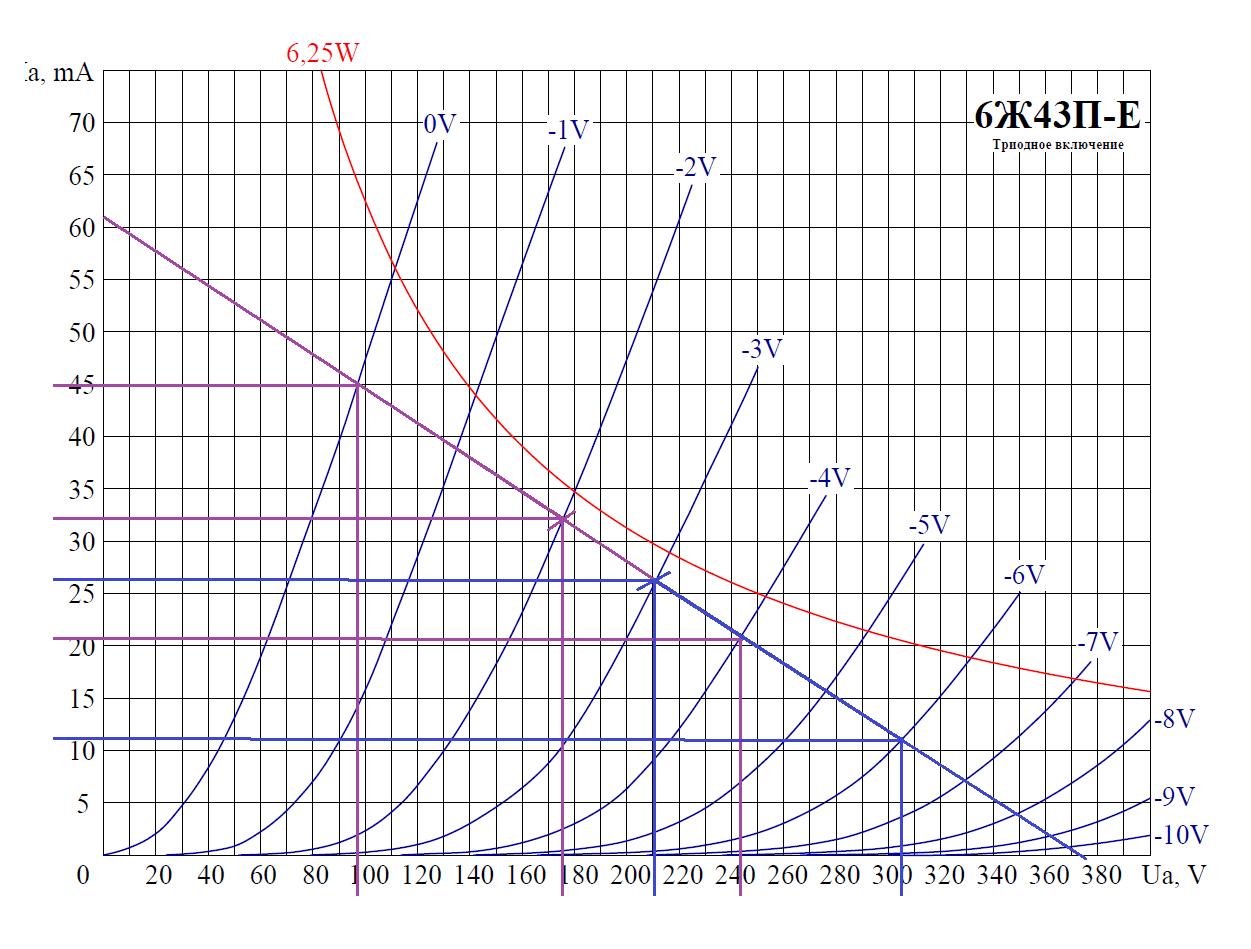

6Ж43П

Я измерял почти сотню лампочек и получилось следующее — мю 39-40, Ri = 1.3К, при токе 30мА и смещении 3,1В (разброс анодного от 198 до 235В)

6ж43п-Е, 6ж11п-Е в триоде, смещ

20мА, заменяются даже перетыком (ЮР)

6Ж51П

Примерные параметры 6Ж51П в триодном: S

50, в резистивном каскаде динамичесий
коэф. усиления около 30, при RMS 2V , амплитудное 2,8В, значит смещения 2,2В для неё маловато, искажения в таком режиме проявятся непременно. Гэгэн

6Ж52П

6Ж52П в триодном вкл. имеет Мю-75, S-70, R i-1,1k, суммарную мощность, рассеиваемую анодом и экранной сеткой — 7,5+1,2Вт.

6Ж5П

Я юзал с Ra-10k, оч неплохо (Гэгэн)

12Ж1Л

В триоде Мю-20 ; S-2,5mA/V ; Ri-8k

EL34

Для раздумий; внутреннее сопротивление EL34 в триодном вкл. порядка 1,2к, УЛ — 7-8к, пентод — 16-18к.
Sapienti sat.

Для ламп 6С3П в ФИ:
Ea-380V, Ua-145V, Ia-12mA, Ra-18k, Uk-1,5V, Rk общ-620 Ом.

6С4С

Пример для 6С4С.

при 2,5к по 2й гармонике 4% третьей 0,1%, выходная мощность 2,85Вт
при 2,8к по 2й гармонике 3,75%, третьей 0%, выходная мощность 2,7Вт
при 3к по 2й гармонике 3,5%, третьей 0%, выходная мощность 2,6Вт
При 3,2к по 2й гармонике 3,4% третьей 0% выходноы мощность 2,5Вт
При 3,5к по 2й гармонике 3,3%, третьей 0,1%, выходная мощность 2,4Вт
при 4к по 2й гармонике 3%, третьей 0,2%, выходная мощность 2,2Вт
при 6к по 2й гармонике 2,4% третьей 0,25%, выходная мощность 1,75вт
При 8к по 2й гармонике 2% третьей 0,3%, выходная мощность 1,3Вт.
При 10к по 2й гармонике 1,8% Третьей 0,33% выходная мощность 1,1Вт

6П36С

4,5к — внутреннее сопротивление 6П36С в ТЕТРОДНОМ ВКЛ. В ТРИОДНОМ порядка 0,65к

Выходное сопротивление SRPP каскада на лампах 6П36 в триодном вкл

180 Ом.
Наибольшая выходная мощность при Rn=2*Rвых = 350-400 Ом.
Комфортная при Rn=3*Rвых. (Ra -600 Om)

6Ф5П (мю триода — 70), 6Ф4П (65), 6Ф3П (75)

6Ф3П Ктр=31. (Ra=8КОм/8Ом, или 4КОм/4Ома)

SE Трансформатор на железе ОСМ1-0,16
———————————————
Лaмпы in triod: 6Ф3/5П, 6П18/43П, 6П13C/31C/41C, 6LR8, 6KY8.

>> Железо ШЛ32 х 40. Окно 55х19
>> Габариты намотки примерно 49 х 15

Первичная обмотка
Провод 0,25, в изоляции — 0,3
К-во витков в слое 155
Коэффициент заполнения — 0,95.
к-во слоёв и секций — 4-5-5-4

общее к-во слоёв — 18, витков — 2790

Коэффициент трансформации 24

Вторичная обмотка — 122 витка
Провод 0,7, в изоляции 0,75 в секции два слоя по 61 виток.

Количество секций — 3, соединение параллельное

Порядок намотки 1-2-1-2-1-2-1

Габарит намотки
0,3*18=5,4
0,75*6=4,5
Бумага 20*0,05=1
Общ — 11

Коэффициент вспучивания 1,3.
Высота намотки 11*1,3=14,3 при габарите 15мМ.

Зазор
0,1мМ при токе 50мА
0,12мМ 60мА.
0,15мМ до 80мА
===============

6Э5П

Зелёная нагр. прямая — 1,8Вт
Синяя нагр прямая — 1,5Вт.
Лиловая нагр. прямая — 1,2Вт.
Без учёта КПД однотактного выходного трансформатора.

Для 6Э5П в тетродном вкл, Ri=8k, рабочая точка; Ua=160V, Ug2=150V, Ia=50mA, Ug1=-1,75V; Ra=3k.
Коэффициент динамич усиления

60.
Если трансформатор 1:1, нагрузка вторички — 2,7-3к, если 1:0,5 — 1,35-1,5к.
При нормальном трансе такой каскад вполне линеен по АЧХ

Параллельно первичке никакого доп. резистора не нужно, разве что, на всяк. случай цепь Цобеля 10к — 3-5нФ. (Гэгэн)

Источник

Поделиться с друзьями
Комп ремонт
Adblock
detector
